Bausätze und Komponenten für Hydraulikzylinder ISO 6020/2 und ISO 6022

Conforti liefert eine vollständige Palette modularer Komponenten und Bausätze für den Aufbau und die Wartung von Hydraulikzylindern nach ISO 6020/2 — in der Zuganker- und Gegenflanschen-Ausführung — sowie für die Schwerlast-Baureihe ISO 6022. Jeder Bausatz wird komplett mit Dichtungen geliefert, in versiegelter Verpackung mit Identifikationsetikett, ab Lager lieferbar in allen von den Normen vorgesehenen Befestigungsarten und in mehreren Dichtkonfigurationen. Die Montage ist unkompliziert und erfordert kein Spezialwerkzeug: Das modulare Design bietet Maschinenbauern und Wartungsteams maximale Flexibilität bei minimalem Lageraufwand. Zylinderrohre und verchromte Stangen sind auch auf Maß zugeschnitten erhältlich, sodass ein maßgefertigter Zylinder aus standardisierten und leicht beschaffbaren Teilen zusammengebaut werden kann. Jede Produktfamilie unten verweist auf ihren eigenen Online-Konfigurator, wo Sie die Komponenten auswählen und die Dokumentation herunterladen können.

Bauen Sie Ihren ISO-Hydraulikzylinder: einfach und schnell

Jeder Hydraulikzylinder ist maßgeschneidert. Mit dem Konfigurator können Sie schnell die optimalen Eigenschaften aus den zahlreichen verfügbaren Optionen und Anpassungen auswählen und 2D/3D-Modelle sowie die vollständige technische Dokumentation herunterladen, was die Integration in komplexere Projekte erleichtert.
Im PRISMA-Bereich unserer Website steht Ihnen ein umfassender Support-Service zur Verfügung, damit Sie unsere Kits einfach, effektiv und schnell nutzen können: Geben Sie den Code des zu fertigenden Zylinders ein und Sie erhalten eine Liste der erforderlichen Komponenten sowie die Fertigungszeichnungen der maßgeschneiderten Teile (Zylinderrohr, Kolbenstange, Zugstangen). So können Sie direkt mit der Bestellung fortfahren, ohne dass Fehlerrisiken bestehen.

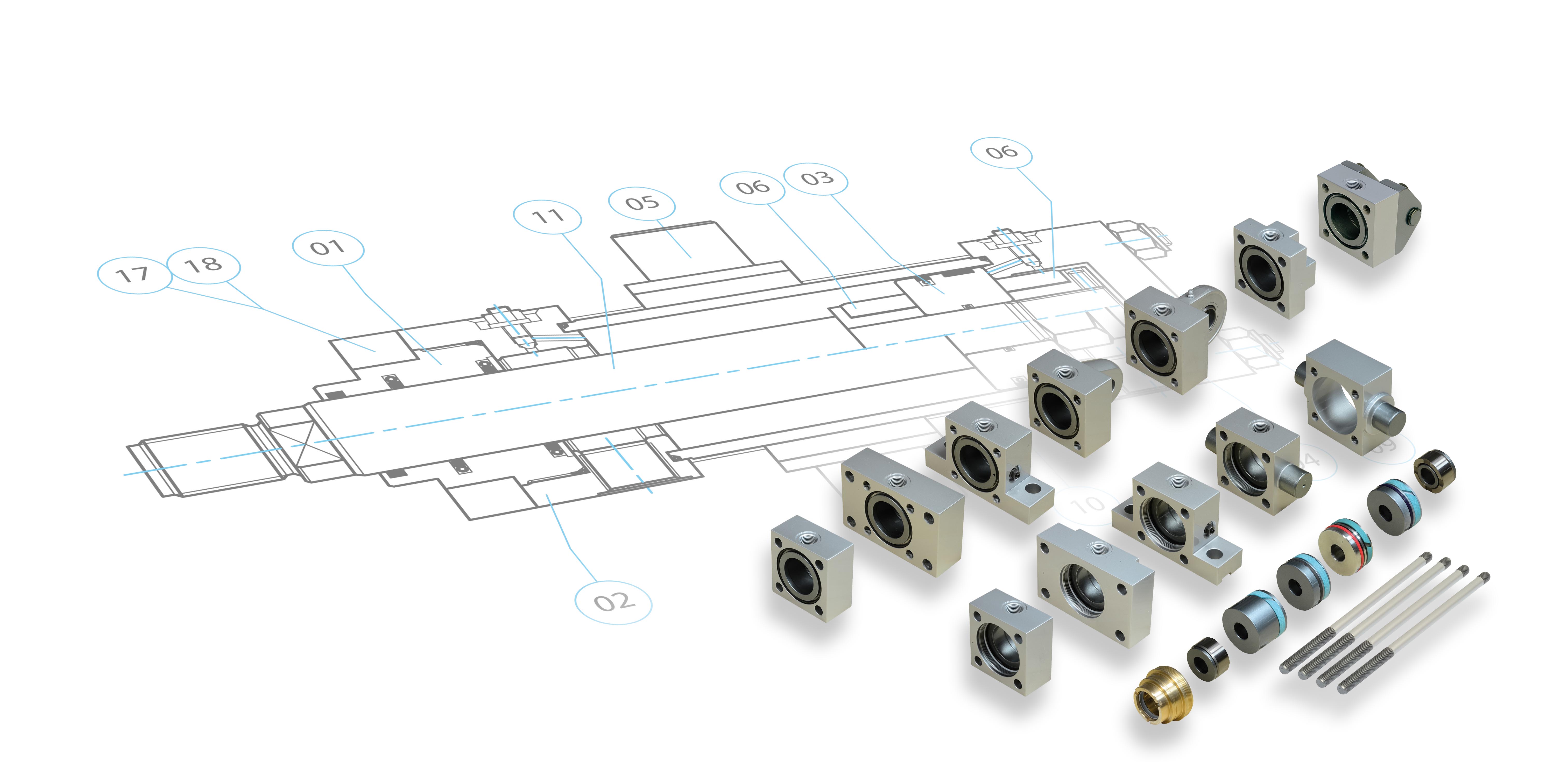

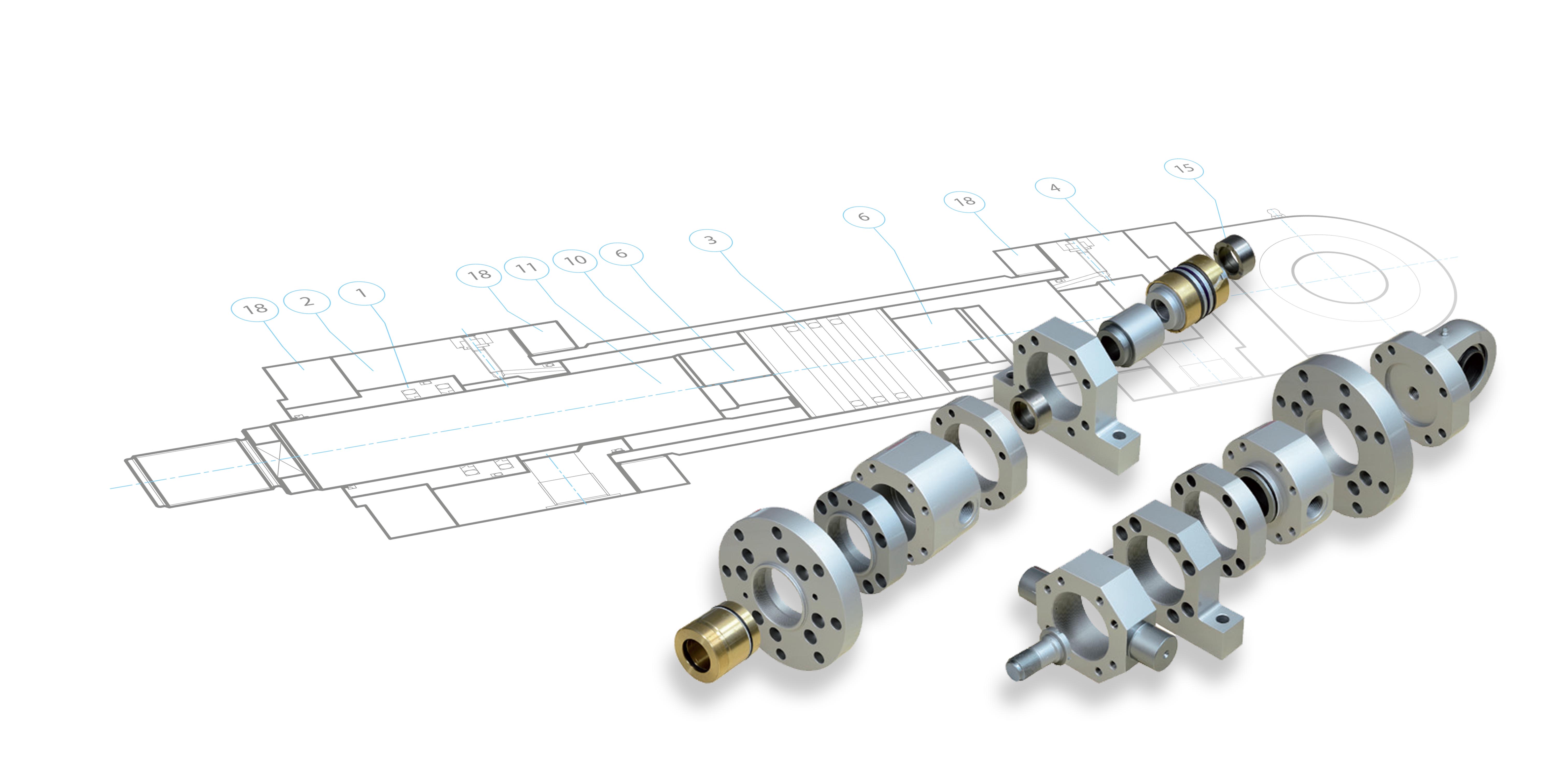

    • Vorder- und Hinterköpfe und Befestigungen in allen Konfigurationen (Gewindebohrungen, Flansche, Füße, Scharniere, Stifte usw.).
    • Kolben komplett mit Dichtungen, erhältlich in Standard- und Magnetausführung für den Einsatz mit Näherungssensoren. Die ISO-Abmessungen der Nuten gewährleisten eine einfache Beschaffung von Ersatzteilen.
    • Bronzeführungsbuchsen, die hohe Leistung und Langlebigkeit garantieren, komplett mit Polyurethan-, PTFE+NBR- oder Viton-Dichtungen je nach Anwendungsanforderungen.
    • Einstellbare Dämpfungssysteme mit schwimmendem Ring aus gehärtetem Stahl für perfekte Zentrierung und schnelles Öffnen beim Rücklauf.
    • Hochfeste Stahlzugstangen, gewalzt mit Gewinde, ab Lager in Standard- oder Sonderlängen lieferbar.
    • Verchromte Stangen (CK45, 42CrMo4, AISI 304, 20MnV6) und Rohre (E355, AISI 304), die für die Bearbeitung von Stangen und Rohren auf Maß geschnitten werden. Im PRISMA-Bereich können Sie individuelle Bearbeitungszeichnungen konfigurieren und herunterladen.
